Utvecklingskort

Stiernbrandt AB har tagit fram ett utvecklingskort för professionell användning. Det kan användas för analoga mätningar, digital och analog kontroll och seriekommunikation. Allt är ihopkopplat och styrt av inkluderad mjukvara/drivers. PC-app utvecklad i VB.NET för att kontrollera det mesta av utvecklingskortet är inkluderat.

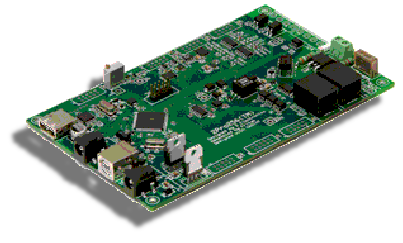

ZPro2560

Utvecklingskort med ATMega2560.

Spara tid, börja utveckla din app, inte ditt utvecklingskort.

Använd gratisversionen av Atmel Studio 4 eller Studio 6 för att ladda eller testa din egen applikation.

Utvecklingskortet innehåller:



• ATMega2560 processor

• Tvåkanals 16-bits DAC med upp till 5V utgång

• Tillgång till USB minne som använder intern UART

• Seriekommunikation med PC via UART som använder USB

• En oallokerad UART-kanal



• 6 kanalers 24 bits ADC

• 5 kanalers 10 bits ADC med förstärkare med individuell förstärkning på varje kanal

• 2 kanalers 16 bits DAC med buffrade utgångar

• 2 kanalers Current Source (1mA)





• 3-axlig MEMS accelerationssensor

• Trycksensor för 500 - 1500 mbar (via 10 bit ADC)

• Power On Resetkrets

• Processorkristall om 16 Mhz

• Sekundär oscillator 32 Khz för timingändamål

• 34 digitala in- / och utgångar via 10 pins kontakter (flatkabel)



• Modulär kretskortsdesign för att kunna koppla till externa kretskort (Vcc och GND i flatkabeldonen)

• Flashminne om 64 bytes på kortet för loggning

• 7.5 V extern drivspänning

• JTAG anslutning för programmering och test

• I2C tillgänglig på ett av kontaktdonen

• 2 optoisolerade I/UT-pinnar

• 2 optoisolerade ZVT för drivning av triac för HV motorstyrning

• Optoisolerade RS485 halvduplexbus som använder intern UART

• 4-lagerskort med nollvoltsplan för optimal EMI-prestanda



• Kortstorlek 100 x 160 mm (Europakort)
